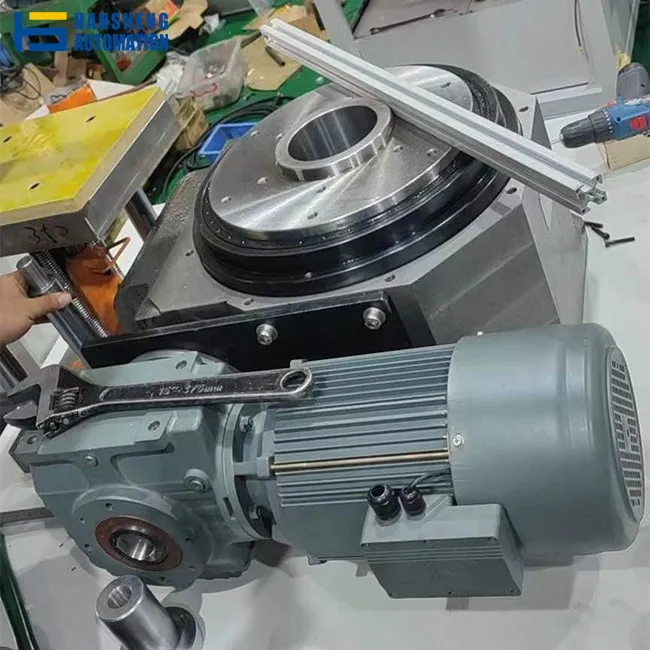

헤비듀티 로터리 테이블

180DT 헤비듀티 로터리 테이블은 DF 플랜지를 연상시키는 특성으로 설계되어 작동 중 상당한 수직 축 하중과 반경 방향 압력을 견딜 수 있습니다. 이 시리즈는 중앙 돌출형 고정 디스크와 출력측에 큰 구멍이 있는 중공 샤프트를 자랑하며 동적 및 정적 자동 인터페이싱 장비를 모두 통합할 수 있습니다. 전원 옵션에는 전기, 오일, 공기가 포함되며 중공축 내에 통로가 있습니다. 중부하 작업용으로 이상적인 이 시리즈는 직접 자동화 장비 및 동기식 자동 간헐 구동용 산업 기계에 널리 사용됩니다.

문의 보내기

DF 플랜지를 연상시키는 요소로 설계된 180DT 헤비듀티 로터리 테이블은 상당한 수직 축 하중과 방사형 압력 하에서 작동할 수 있습니다. 이 시리즈를 사용하면 동적 및 고정식 자동화 인터페이스 장비를 중앙 프로젝션 고정 디스크 및 출력측의 넓은 조리개 중공 샤프트와 통합할 수 있습니다. 동력원 중에는 공기, 석유, 전기가 있으며 중공축 내부에 통로가 있습니다. 고강도- 용도에 적합한 이 시리즈는 동기식 자동 간헐 구동 산업용 기계 및 직접 자동화 장비에 탁월한 적용성을 제공합니다.

높은 부하 용량

플랜지 샤프트 인덱싱 테이블과 설계가 유사한 180DT 고강도 로터리 테이블은 상당한 수직 축 하중과 반경방향 압력을 처리할 수 있어 고강도 작업에 적합합니다.

다양한 전원 옵션

180DT 헤비듀티 로터리 테이블은 전기, 오일 또는 공기를 동력원으로 사용할 수 있으며 이러한 동력원의 채널은 중공축 내에 위치합니다.

중앙 제기 고정 디스크

그만큼 출력은 중앙 볼록형 고정 디스크로 설계되어 작동 중 안정성을 제공하고 정확한 위치 지정이 가능합니다.

맞춤형

당사의 다른 제품과 마찬가지로 180DT 시리즈 캠 인덱서에도 맞춤 서비스가 제공되므로 고객은 특정 요구 사항에 맞게 캠 인덱서를 맞춤 설정할 수 있습니다.

180DT drawing

180DT technical parameters

자동화 장비

자동화 시스템이 필요한 반복 가능하고 정확한 위치 지정-에 사용하기에 적합합니다.

중{0}}산업 기계

더 크고 까다로운 산업용 용도에서는 뛰어난 하중 전달 능력을 고려하면 적합합니다.-

Cam indexers for precision manufacturing

정밀가공

정확한 제어가 필요한 제조 작업에서는 정밀한 위치 지정 및 조정된 자동화된 간헐적 드라이브를 관리할 수 있으므로 완벽합니다.

자재 취급 시스템

견고한 구조로 인해 신뢰성이 매우 중요한 자재 취급 시스템에 사용할 수 있습니다.

우리의 180DT는 인도 고객을 위해 특별히 맞춤화되었으며 고객은 YouTube 플랫폼을 통해 우리에게 연락하고 영업 사원은 고객의 실제 작업 조건과 필요한 응용 프로그램 부하를 이해한 후 고객과 도킹합니다. 우리 엔지니어 팀은 고객의 응용 프로그램에 대한 포괄적인 평가 및 선택을 수행합니다. 고객은 고부하 처리를 위해 처리 장비에 주문한 캠 인덱서를 조립해야 하기 때문입니다. 따라서 종합적인 고려 끝에 고객은 가장 경제적이고 고객의 응용 요구 사항을 충족할 수 있는 것을 선택했습니다. 180DT 로터리 캠 인덱서. 고객은 인덱서가 작업에 더 잘 적응하려면 모터가 장착된 솔루션을 선택해야 한다고 제안했고 마침내 우리 엔지니어는 그림과 같이 캠 로터리 인덱싱 테이블 3D 다이어그램을 설계했으며 최종 고객은 우리 솔루션에 동의하고 주문했으며 생산 워크샵은 즉시 작업 일정을 잡고 제품 생산 준비를 강화했습니다.
제품 생산은 예정대로 완료되었으며, 당사 엔지니어들은 배송 전 제품을 주의 깊게 검사하고 테스트했으며, 이러한 프로세스가 성공적으로 완료되면 제품이 표준에 맞춰 배송되었습니다. 고객이 직접 조립을 해야 했기 때문에로터리 캠 인덱서적시에 장비에 다른 부품을 장착한 후, 고객은 중국에 있는 대리점 창고로 제품을 보내달라고 요청했습니다. 다음은 고객이 제공한 현장 설치 도면입니다.-

180DT custom cam indexer
