기어 브로칭과 기어 쉐이핑: 귀하의 기어에 적합한 공정은 무엇입니까?

작성자: 데릭|한성자동화

기어 브로칭과 기어 쉐이핑은 모두 제품 제조에 있어 일반적인 공정입니다.내부 기어그러나 가공 정확도, 생산 주기, 툴링 비용 및 배치 크기 적합성 측면에서 크게 다릅니다.

Hansheng Automation은 4가지 핵심 프로세스를 다루는 맞춤형 정밀 기어 제조 분야에서 10년 이상의{0}}실습 경험을 갖고-있습니다.호빙, 피할, 브로칭, 그리고형성-이 두 프로세스의 주요 차이점을 설명하게 되어 기쁘게 생각합니다. 이 정보가 귀하에게 도움이 되기를 바랍니다.

기어 브로칭단일-스트로크 재료 제거 프로세스입니다. 긴 다중{2}}날 절단 도구 - 브로치 -는 한 번의 연속 패스로 공작물의 보어를 통해 선형으로 당겨집니다. 재배치 없음. 보조 패스가 없습니다. 브로치가 부품에서 빠져나가는 순간 완전한 내부 기어 치형 프로파일이 형성됩니다.

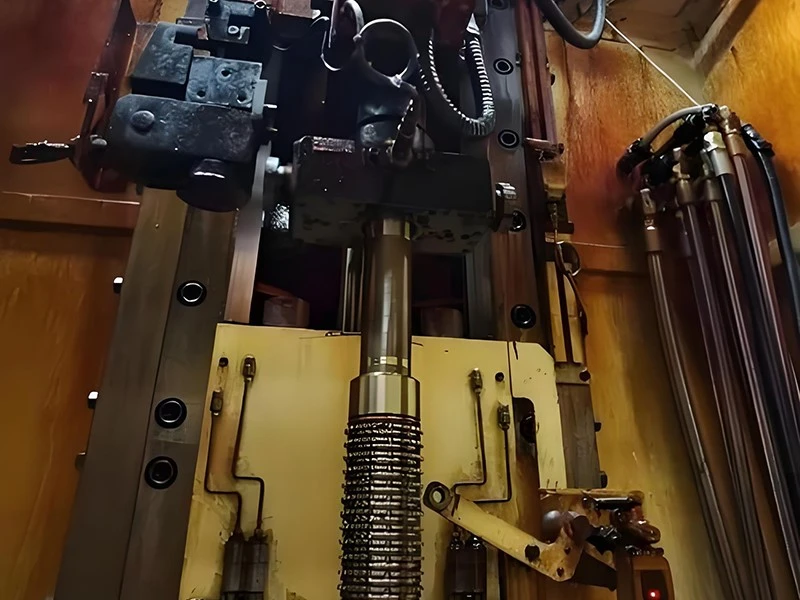

Hansheng Automation에서는 Nachi 수직 브로칭 기계에서 실행되는 브로칭 작업 - -이(가) 주로 내부 평기어, 스플라인 보어 및 링 기어 부품에 사용됩니다. 일단 맞춤형 브로칭 도구가 제조되면 이 프로세스는 일관된 형상을 가진 부품의 대량 생산에 이상적으로 적합하며 납품 일정이 빡빡한 프로젝트에 매우 높은 효율성을 제공한다는 점을 분명히 말할 수 있습니다.

달성 가능한 정밀도: GB/T 등급 8–11(ISO 8-11), 재료, 브로치 상태 및 기계 강성에 따라 다름.

기어 성형은 왕복 절삭 공구를 사용하여 기어 톱니를 형성하는 다목적 생성 프로세스입니다. 짝을 이루는 기어와 유사한 커터는 작업물과 동기화되어 천천히 회전하면서 위아래로 움직입니다. 이 "생성" 작업을 통해 도구는 여러 번의 스트로크를 통해 점차적으로 치아 프로필을 조각할 수 있습니다.

브로칭과 달리 기어 성형은 관통-구멍으로 제한되지 않습니다. 막힌 구멍이나 공구가 완전히 통과하지 못하는 숄더가 있는 기어에 적합한 솔루션입니다.- 가공 효율성은 기어 브로칭보다 낮지만 다양한 기어 크기와 복잡한 치형에 적응하는 데 있어서 브로칭보다 더 큰 유연성을 제공합니다.

우리는 일반적으로 이 공정을 사용하여 중소 규모 배치 크기의 내부 기어, 외부 기어 및 결합 기어를 가공합니다. 이는 업계 내 공통 적용 범위이기도 합니다. 우리가 달성할 수 있는 최고 정밀도는 GB/T 등급 7~9(ISO 등급 7~9와 동일)입니다.

기어 브로칭은 대량 생산을 위해 설계되었지만{0}}기어 성형은 복잡한 공작물이나 소규모 배치 프로젝트에 필요한 높은 정밀도와 유연성을 제공합니다.{1}} 기어 브로칭과 기어 성형 중 하나를 선택해야 하는 경우, 정보에 근거한 결정을 내리는 데 도움이 되는 다차원 비교표를 준비했습니다.

기어 브로칭이나 기어 쉐이핑이 귀하의 생산 요구 사항에 맞는지 아직도 확신이 없으십니까? 무료 프로세스 추천을 받으려면 엔지니어링 팀에 문의하세요.

문의하기

전문 정밀 기어 제조업체로서 당사는 귀하의 요구 사항에 가장 적합한 프로세스를 결정하는 데 도움을 드릴 수 있습니다. 속도, 일관성 및 높은{1}}생산량이 최우선 순위인 경우 기어 브로칭이 최선의 선택입니다. 맞춤형 브로칭 도구에는 비용이 증가하고 리드 타임이 연장되지만, 일단 맞춤형 브로치가 준비되면 매우 빠른 속도로 대량 생산이-이루어질 수 있습니다.

일반적인 적용 시나리오에는 자동차 변속기의 내부 링 기어와 유성 기어 캐리어, 모터의 동력 전달을 위한 고정밀 내부 스플라인, 산업용 기어박스 내 표준화된 속도 감소 장치에 사용되는 견고한 내부 기어-가 포함됩니다.

공정의 기하학적 복잡성과 다양성에 대한 요구 사항이 가공 속도보다 중요한 경우 기어 성형이 선호되는 선택이 될 수 있습니다. 이는 내부 숄더나 막힌 구멍 구성이 있는 기어와 같은 응용 분야에 적용됩니다.- 또한 기어 성형에는 툴링 비용이 낮아지고 더 나은 다양성이 제공됩니다.

일반적인 적용 시나리오에는 새로운 기어 톱니 프로파일 개발, 복합 기어의 큰 직경 숄더에 인접한 가공 기어-, 기계의 동일한 클램핑 설정에서 내부 및 외부 기어 절단을 모두 완료해야 하는 상황이 포함됩니다.

기어 브로칭과 기어 쉐이핑 사이의 결정은 궁극적으로 생산량과 기어 형상에 따라 달라집니다. 수천 개의 동일한 관통 구멍 기어를 제조하고 있고 부품당 최저 비용이-필요한 경우-기어 브로칭이 확실한 승자입니다.

그러나 소규모 배치, 복잡한 외부 프로파일 또는 막힌 구멍이 있는 부품의 경우 기어 성형은 필요한 유연성과 정밀도를 제공합니다.

기어 브로칭이 귀하의 요구사항에 맞다면 당사를 살펴보십시오.기어 브로칭 서비스우리의 역량에 대해 알아보고 맞춤형 견적을 요청하세요.
